1.什么是科技？ 电子技术的研究领域有哪些？

答：工艺是生产者利用生产设备和生产工具对各种原材料和半成品进行加工或加工，使其最终成为符合技术要求的产品的艺术（程序、方法、技术）。 它是人类在生产劳动中的作用。 不断积累和总结运营经验和技术能力。

就电子成套产品的生产过程而言，主要涉及两个方面：一方面是指制造过程的技术手段和操作技巧，另一方面是指质量控制。以及产品生产过程中的过程管理。 我们可以将这两个方面分别视为“硬件”和“软件”。 研究完整电子产品的制造过程，材料、设备、方法、操作人员等要素是电子工艺技术的基本关注点。 “4M+M”通常用于简化电子产品制造过程的基本要素。

2、电子技术有哪些特点？

答：电子技术作为一门与实际生产密切相关的技术学科，有其自身明显的特点，可概括如下：

1）涉及众多科技领域

电子技术涉及许多科学技术领域，其中最重要的是应用物理、化学工程技术、光刻技术、电气电子工程、机械工程、冶金、焊接、工程热力学以及材料科学、微电子学、计算机科学、工业设计、人体工程学等。此外，还涉及数理统计、运筹学、系统工程、会计学等与企业管理相关的诸多学科。 这是一门综合性很强的技术课题。

电子技术的技术信息分散在广阔的领域，与其他学科的知识交叉、互补，成为一门技术关键（know how）密集的学科。

2）形成较晚但发展较快

尽管电子工艺技术已广泛应用于生产实践，但长期以来并未作为一门学科进行系统的研究。 系统讨论电子技术的书籍和期刊并不多。 直到20世纪70年代，第一本系统讨论电子技术的书才出版，相关课程在20世纪80年代初才在高校开设。

随着电子科学技术的飞速发展，对电子技术提出了越来越高的要求。 人们在实践中不断探索新的工艺方法、寻找新的工艺材料，迅速拓展了电子技术的内涵和外延。 可以说，电子技术是一门充满活力的技术学科。 与其他行业相比，电子产品制造工艺技术更新速度要快得多。 一种新的工艺方法在尚未得到充分推广和普及之前，就被更先进的技术所取代，这种情况经常发生。

当今世界已进入知识经济时代。 大到国家，小到企业，经济和市场竞争往往表现为关键工艺技术的竞争。 从法律角度看，关键技术的知识产权通过专利得到保护； 在企业内部，通过严格的文档管理和数据授权管理，企业关键工艺技术掌握在部分人手中，企业关键技术由部分人控制，行业与企业之间。 实施技术保密和技术封锁是非常普遍的现象。 因此，电子技术关键技术的获取和收集难度很大。

3、电子技术的培养目标是什么？

答：通过电子产品制造工艺的理论教学和实践训练，使学生成为掌握相应工艺技能和工艺技术管理知识、能够指导电子产品现场生产、能够解决实际技术问题的专业技术骨干。 在课程设置和实训安排上，不仅培养学生掌握电子产品生产操作的基本技能，充分认识工艺工作在产品制造过程中的重要地位，而且要求学生从认识到现代电子产品生产更高层次的全过程，了解我国电子产品生产最先进的技术和设备。 也就是说，要适应现代化、工业化对工程技术人才培养的需要，为电子产品制造业培养一批高水平的工艺工程师和高级技师，特别是能指导电子产品生产现场的生产，解决实际问题。

4. 电子工艺技术人员的工作范围是什么？

答：①根据产品设计文件的要求编制产品生产工艺流程、工时定额和工位操作说明书。 指导现场生产人员完成工艺工作和产品质量控制工作。

②编制和调试ICT等测试设备的测试程序以及波峰机、SMT等生产设备的操作方法和程序，设计和制作测试和检验的工装。

③负责新产品开发过程评审。 主要对新产品元器件选型、PCB板设计和产品生产工艺进行评估并提供改进意见。

负责新产品试制、试制的技术准备和协调，现场组织解决相关技术和工艺问题，提出改进建议。

④对生产现场进行工艺规范和工艺纪律管理，对员工进行生产操作的培训和指导，解决生产现场出现的技术问题。

⑤ 控制和提高生产过程中的产品质量，协同研发、检验、采购等相关部门对生产过程进行质量分析，提高产品质量。

⑥讨论、分析和引进新工艺、新设备，参与重大工艺问题和质量问题的处理，不断提高公司工艺技术水平、生产效率和产品质量。

5、尝试总结一下，电子元件大致分为几代； 对电子元件的主要要求是什么？

答：电子元件大致可分为三代：电子管时代、半导体晶体管时代、半导体集成电路时代。 对电子元件的主要要求是：高可靠性、高精度、体积小、性能稳定、符合使用环境条件。

6、电子元件的主要参数有哪些？

答：电子元件的主要参数包括特性参数、规格参数和质量参数。 特性参数用于描述电路中电子元件的电气功能； 描述电子元件的特性参数的数量称为其规格参数，规格参数包括标称值、额定值和允许偏差值等； 质量参数用于衡量电子元件的质量水平，通常描述元件的特性参数和规格如何随环境因素变化，或描绘其不能完成其功能的边界条件。

7. 如何检查和筛选电子元件？

答：正规的电子整机制造厂，有专门的车间或工作站。 根据产品的具体电路要求，按照元器件的检验筛选工艺文件，对元器件进行严格的检验筛选。 “使用过滤器”。 筛选项目包括外观质量检查、功能筛选和老化筛选。

对于要求不是很高的低端电子产品，一般采用随机抽样的方式对元器件进行检查和筛选； 而对于要求更高、工作环境恶劣的产品，则必须采用更严格的老化筛选方法，对零部件进行一一检验。 当使用随机抽样来检查和筛选组件时，通过各种渠道购买的组件必须进行多年的例行检查（例行测试）。

8. 尝试描述衰老筛查的原理、作用和方法。 “电解电容在使用前存放一年即可达到自然老化。” 它是否正确？

答：老化筛选的原理和作用是对电子元件施加热、电、机械或多种组合的外部效应，模拟恶劣的工作环境，加速其内部潜在故障的暴露，然后进行电参数测量，筛选出来出现故障或改变参数的部件，并在正常使用前尝试消除早期故障。

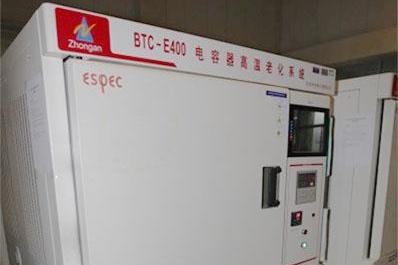

在电子产品制造商中，广泛使用的老化筛选项目包括高温储存老化、高低温循环老化、高低温冲击老化、高温功率老化等。 其中，高温功率老化是目前最常用的测试项目。 高温功率老化就是给元器件通电，模拟其在实际电路中的工作情况，加上+80~+180℃之间的高温电子产品生产设备清单，进行数小时至数十小时的老化。 这是多种组件。 有一些有效的方法可以筛查潜在的故障。

“电解电容器在使用前存放一年即可达到自然老化”是不正确的。 电解电容器的存放时间一般不应超过半年。 这是因为在长期闲置的过程中，电解液可能会干涸，电容会逐渐变小甚至完全损坏。 存放半年以上的电解电容器应进行“电锻老化”，以恢复其性能； 电解电容器存放超过三年应视为已失效。

9. 元件上常用的三种数字标记方法是什么？

答：常用的数值标注方法有直接标注法、文字符号法、颜色标注法三种。

将元件的主要参数直接印在元件表面就是直接打标法。

在圆柱形元件（主要是电阻器）上印有色环，在球形元件（电容器、电感器）和异形器件（如晶体管）上印有色点，以表示其主要参数和特性，称为色码。 （颜色代码）标记方法，简称颜色编码法。

用文本符号来表示其类型和相关参数就是文本符号法。

10. 请解释下列表面贴装元件及元件名称上的文字含义：

答：黑色，6R2（表示阻值6.2Ω的电阻）

黑色，1M5（表示阻值1.5MΩ的电阻）

半黑半白，100，6V（表示耐压6V，容量10pF的电解电容）

带有微调槽和三个引脚的SMD元件标记为502（表示电阻为5kΩ的电位器）。

11. ⑴ 尝试写下颜色标准方法的颜色代码定义。

黑色、棕色、红色、橙色、黄色、绿色、蓝色、紫色、灰色、白色、金色、银色、无色

⑵ 将表2.1中E24系列的标称值改为色标法。

⑶ 请用四色环标记阻值：6.8kΩ±5%、47Ω±5%。

⑷ 用五色环标记电阻：2.00kΩ±1%、39.0Ω±1%。

⑸ 已知电阻器上的颜色代码按以下顺序排列。 试写出相应的电阻值及允许偏差：

“橙白金”、“棕黑金”、“绿蓝黑棕”、“灰红黑银棕”

12、电子产品生产工艺布局设计时应考虑哪些因素？

答：现场工艺布局设计时应考虑的主要因素有以下几点：

1）企业的产品结构、设备投资、规模。 产品组织决定了生产线的类型和数量，不同的产品生产线的结构也有所不同； 设备数量和技术先进程度决定工艺流程和程序； 生产规模决定了生产线的数量、设备的数量、场地的大小。

2）优化产品生产工艺，配备公司水、电、气、信息等系统时，应尽可能简化工艺流程，并尽可能缩短上述系统的线路，以节省投资。

3）尽力保证物流畅通、管理便捷。 从物料的入库、检验、入库、生产线的流转、工序间的周转、成品的入库和出库，都应尽可能简短、不重复、不不良。 。

4）应考虑生产环境的清洁、有序和噪声、污染的防治。

13、电子产品的设计文件有什么作用？

答：设计文件是在产品开发设计过程中形成的反映产品功​​能、性能、结构特点和试验要求的技术文件。 设计文件是能够反映产品整体情况的技术文件。 这些文件的主要作用是：

1）用于组织和指导企业内部产品生产。 生产部门工程技术人员利用设计文件中给出的产品信息，编制工艺文件指导生产，如工艺流程、材料定额、工时定额、设计工装夹具、编制作业指导书等文件，连同必要的设计文件指导生产部门的生产。

2）政府部门和监管部门根据设计文件中提供的产品信息，对产品进行监测，以确定其是否符合相关标准，是否对社会、环境和公众健康造成危害。 他们还可以监控产品的性能和质量等，做出公正的评估。

3）产品使用者和维护人员应遵循设计文件提供的技术说明和使用说明，以方便产品的安装、使用和维护，而无需设计人员或生产技术人员亲自在场。

4）技术人员和单位利用设计文件提供的产品信息进行技术交流，互相学习，不断提高产品水平。

14.电子产品的设计文件有哪些类型？ 各自扮演什么角色？

答：设计文件按文件风格可分为三类：文本文件、表格文件和工程图纸。

文字设计文件主要包括：

产品标准或技术条件：产品标准或技术条件是对产品性能、技术参数、试验方法和检验要求的规定。 产品标准是反映产品技术水平的文件。

技术说明、使用说明和安装说明：技术说明用于产品的研究、使用和维护。 应清楚说明产品的性能、工作原理、结构特点。 主要内容应包括产品技术参数、结构特点、工作原理等。 、安装、调整、使用和维护等。使用说明书是为用户正确使用产品而编写的。 其主要内容是讲解产品的性能、基本工作原理、使用方法和注意事项。 安装说明是为使用产品之前的安装工作而编写的。 主要内容有产品性能、结构特点、安装示意图、安装方法及注意事项。 调试说明：调试说明用于指导生产过程中产品性能参数的调试。

表格设计文档主要包括：

明细清单：明细清单是构成产品（或某个零件）的所有零件、组件和材料的汇总，也称为物料清单。 组成产品的零件、部件和材料可以从详细清单中找到。

软件清单：软件清单是记录的软件程序的列表。

接线表：接线表是以表格形式表达电子产品两部分之间接线关系的文件。 它用于在生产过程中引导两个零件的连接。

电子工程图纸主要包括：

电路图：电路图也称为原理图或电路原理图。 它采用电气图的图形符号勾勒出产品各元器件之间的连接关系，以说明产品的工作原理。 它是电子产品设计文档中最基本的图纸。

框图：框图用方框表示电子产品的各个部分，用线表示它们之间的连接，从而说明其结构和工作原理。 它是示意图的简化示意图。

装配图：采用机械制图方法绘制的表示产品结构和装配关系的图样。 从装配图中可以看出产品的实际结构和外观。

零件图：零件图一般用来表示电子产品中需要加工的某一部分的形状和结构。 电子产品中最常见必须绘制的零件图是印制板图。

逻辑图：逻辑图是利用电气绘图的逻辑符号来表示电路工作原理的工程图。

软件流程图：用流程图的专用符号画出软件的工作流程。

电子产品设计文件通常由产品开发设计部门编制、绘制，经工艺部门及其他相关部门会签，并经开发部门技术总监审核批准后生效。

15、电子产品的工艺文件有哪些类型？ 效果如何？

答：工艺文件主要包括：

通用工艺规范：适用于所有产品或多种产品生产的工作要求，以保证正确的操作或工作方法。 例如《手工焊接工艺规范》、《防静电管理办法》等。

产品工艺流程：根据产品要求和企业内部的生产组织和设备条件而制定的产品生产工艺或步骤，一般用工艺技术人员绘制的工艺流程图来表示。 生产部门可以根据流程图组织物资采购、人员安排、确定生产计划。

岗位说明书：操作员工的技术指导文件，如设备操作规程、插件说明书、补焊说明书、程序读写说明书、检查说明书等。

工序定额：工序定额供成本核算部门和生产管理部门用于人力资源管理和成本核算。 工艺技术人员根据产品结构和技术要求，计算制造每个产品所消耗的原材料和工时，即工时定额和材料定额。

生产设备工序和测试程序：主要指电子产品在某些生产设备上贴装的程序电子产品生产设备清单，如贴片机、插件机，以及某些测试设备如ICT测试产品所使用的测试程序。 程序编制完成后，可供员工在岗位上使用。

生产工装或试验工装的设计制作文件：为生产工装、试验工装的生产而准备的工装设计文件和加工文件。

16、请简述电子工程图的分类？

回答：

功能图

电气原理图

逻辑图

手动的

列表

印制板图

装配图纸

接线图

机箱底板图

面板图

框图

电气原理图

整件汇总表

零部件材料清单

印制板装配图

实物装配图

安装工艺图

接线图

接线表

加工图

板图

17. ⑴ 电气原理图中绘制连线应遵循哪些原则？

答：①连接线尽量水平或垂直绘制。 斜线并不代表新的含义；

②平行线之间的距离不应小于1.6mm； 按功能组画较长连接，并留2倍线距；

③ 一般不要从一点引出超过三个连接。

④如果没有注明线路粗细，并不代表电路连接的变化。

⑤连接可随意延长或缩短。

⑵电气原理图中的虚线有什么辅助作用？

答：电气原理图中，虚线一般作为辅助线，对于实际电气连接没有意义。 其辅助功能如下：

表示两个或多个部件的机械连接。

②表示屏蔽；

③代表封装在一起的一组组件；

④其他功能：表示将一个复杂的电路划分为若干个单元或将一个印刷电路划分为若干个小板的边界。 一般来说，需要额外的解释。

⑶ 电气原理图中允许省略哪些内容？

答：在那些比较复杂的电路中，如果把所有的连线和触点都画出来，图形就会太密集，线条太多，很难看清楚。 因此，人们采用各种方法对图形进行简化，使绘图和阅读更加方便。

① 线路中断

图中，相距较远的两个组件之间的连接（尤其是组连接）不需要绘制到最终目的地。 它用中断来表示，可以大大简化图形，如图1所示。

在此类线路断开时，一般应标记目的地或源（也可以使用网络标签Net Label来标记）。

18、以电子方式记录工艺文件时应注意哪些问题？ 如何保证工艺文件电子文件安全可靠？

答：用计算机处理和存储工艺文件，毫无疑问，与以前手工抄写、绘制的“白纸黑字”工艺管理文件相比，省去了描图、贴图的麻烦，减少了成本。存储保管、修改、更新的空间。 ，查询变得轻而易举。 然而，正是由于电子文档易于修改和更新且不留痕迹，误操作和计算机病毒侵害可能会导致错误和严重后果。

工艺文件电子文件的安全问题：①必须认真执行电子行业标准SJ/T 10629.1~6-1995《计算机辅助设计文件管理系统》，建立CAD设计文件简历，每一份有效的电子文件文档必须夹紧。 归档； ②定期检查并确认电子文档的正确性，刻录成光盘，归档备份。

19、简述制作贴片布线工艺文件的原则。

在安排插入顺序时，先放置较小的跳线、电阻、陶瓷电容等，然后放置较大的继电器、大电解电容、安规电容、电感等。

印刷电路板上的位置应先布置在插件的上方，再布置在插件的下方，以防止下方的元件对上方的插件产生干扰。

对于二极管、三极管、集成电路、电解电容等有极性的元件，要特别注意标记方向，避免安装错误。

安装好的电路板必须使用波峰焊机或浸焊炉进行焊接。 焊接时必须浸助焊剂，焊接温度必须在240℃以上。 因此，如果电路板上有怕高温、容易浸入助焊剂的元件，就必须进行焊接。 请格外小心，或安排手动修复焊接。

5）当有易被静电击穿的集成电路时，必须采取相应措施，防止损坏元件。

20. 如何编制作业指导书？

答：1）作业指导书必须注明产品名称、规格型号、岗位工序编号及文件编号，以便于查阅；

2）必须说明该职位的工作内容。 此图片为“插件”；

3) 说明本岗位所需原材料、零部件、设备、工具的规格、型号及数量。 这篇文章需要 5 1/6W 电阻器和 2 个整流二极管，并解释了安装它们的位置；

4）有图纸或实物样品作为指导。 本文档绘制了印制板的实物丝印图，供该岗位员工参考阅读；

5）有说明或技术要求，告诉员工如何操作、注意事项；

6）工艺文件必须由编制人、审核人、批准人签字。

一般来说，一个产品的作业指令不止一条，有多少个工作站就有多少个作业指令。 因此，每个产品的作业指导书都集中在一起，装订成册，并精心保存，以方便生产。 使用次数。

思考问题：

21. ⑴集成电路的封装形式有哪些？ 分别如何安装呢？

答：集成电路的封装按电极引脚的形式分为通孔插件式和表面安装式两种。 一般来说，这两类集成电路都是直接安装在电路板上，通过焊接固定； 但如果更换概率较高且芯片价格昂贵，也可以使用插座安装。

调试和维修电路时排除故障的一般程序和方法是什么？

答：故障排除的一般流程可以概括为三个过程：

①调查研究是排除故障的第一步。 你应该认真了解情况，获取第一手资料。

② 对产品进行进一步有计划的检查，并做好详细记录，并根据记录进行分析判断。

③查明故障原因，修复损坏的元器件和电路。 最后对电路进行全面的调整和测量。

常用的方法有：

⑴断电观察法；

⑵带电观察法；

⑶ 信号替代法；

⑷ 信号追踪方法；

⑸ 波形观察法；

⑹ 电容旁路法；

⑺ 零件替换法；

⑻ 整机对比法；

⑼ 分割测试法；

⑽ 测量直流工作点法；

⑾ 测试电路元件方法；

⑿变量可调分量法

22、产品老化和环境测试有什么区别？ 电子产品环境实验包括哪些内容？

答：为了保证电子整机产品的生产质量，通常在组装、调试、检验完成后，必须对整机进行通电老化。 同时，为了认证产品的设计质量、材料质量和生产工艺质量，需要定期对产品进行环境测试。 虽然两者都属于质量检测的范畴，但它们有以下区别：

⑴老化通常在一般使用条件下（如室温）进行； 环境测试必须在模拟环境极端条件下进行。 因此，老化是一种非破坏性试验，而环境试验往往会对被测产品造成损坏。

⑵ 通常每个产品出厂前都必须经过老化处理； 环境测试仅在少量产品上进行。 例如，当新产品通过设计资格或生产资格时，原型需要环境测试。 当生产过程（过程，设备，材料，条件发生重大变化）时，需要检查和评估生产技术和管理系统，并评估类似的产品以进行质量，应在随机采样产品上进行环境测试。

⑶老化是企业的常规过程； 环境测试通常必须通过委托权威质量认证部门和使用专业设备来进行，并且必须发布认证文件以进行测试结果。

电子产品环境实验的含量通常主要包括以下内容：

⑴测试绝缘电阻和承受电压

根据产品的技术条件，它通常是在具有绝缘要求的仪器的外部端口（电源插头或终端）之间进行的内部电路彼此绝缘。 绝缘电阻和承受电压测试。

测试绝缘电阻时，将一定的测试电压（选择500V，1000V或2500V）应用于测试零件超过一分钟以上。

进行承受电压测试。 测试电压应逐渐增加到5到10秒内的指定值（选择1kV，3kV或10kV），并保持一分钟。 不应有表面弧形，清扫排放，电晕或故障。

⑵测试电源的适应性

通常，输入交流电网的电压必须在220V±10％以内，并且频率在50Hz±4Hz之内，以便仪器仍然可以正常工作。

⑶温度测试

将仪器放入温度测试箱中，并进行额定使用范围的上限温度测试，额定使用范围的下限温度测试，存储和运输条件的上限温度测试以及对下限温度测试的下限测试存储和运输条件。 对于II类仪器，这些测试的条件为 +40°C，-10°C， +55°C和-40°C，每个小时4小时。

⑷湿度测试

将仪器放入湿度测试框中，在指定温度下引入水蒸气，然后在额定的使用范围以及存储和运输条件下进行湿度测试。 对于II类仪器，这些测试的条件分别为80％和90％的湿度，均为 +40°C 48小时。

⑸振动和冲击测试

将仪器固定在特殊的振动表和冲击表上，以进行单频振动测试，可变频率振动测试和影响测试。 该测试具有三个参数：幅度，频率和时间。 对于II类仪器，仅执行单个频率振动测试和冲击测试。 这两个测试的条件分别为30Hz，0.3mm/1.28G和10至50次/分钟，5G，总计1,000次。

⑹运输测试

该仪器可以绑在卡车的拖车上，并驱动20公里进行测试，也可以在4Hz，3G振动台上进行2H仿真测试。
