(射频工程师)MOS管手册的重要参数说明!

发布时间:2023-10-10 15:04:50

工程师在选择MOS管时,首先需要阅读的就是MOS管手册。 当我们拿到说明书时,如何理解那几页到十多页的内容呢?

事实上,并不是每个参数都需要特别关注。 我们只需要关注几个重要的参数。 下面分享一下我对MOS管手册的一些理解。

我们举个例子来说明一下:

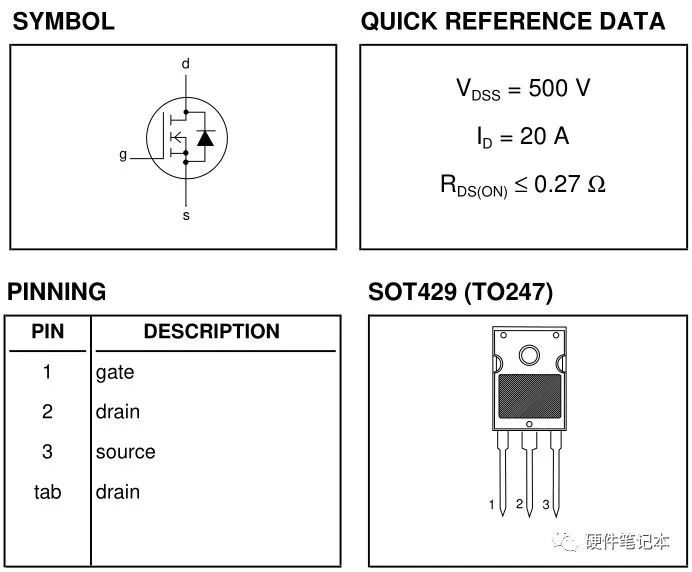

当你打开规格书时,首先看到的就是MOS管的引脚图、封装形式以及三个重要参数。 一般来说,当你看到这个的时候8脚mos管,你就对这个管子有了初步的了解,知道它适合哪个功率级别使用了。

脚管综合症_脚管肿是什么原因引起的_8脚mos管

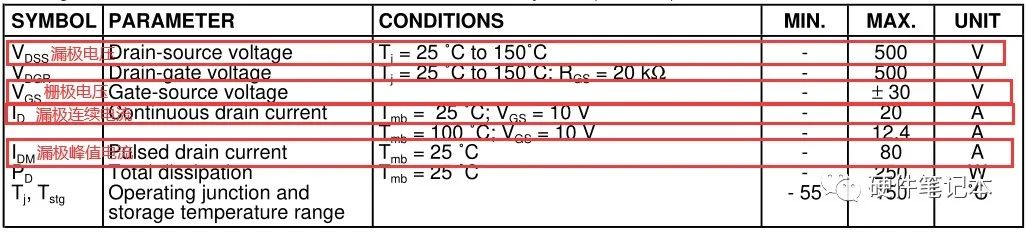

VDSS、ID 和 RDS(on) 是特别重要的参数,必须了解。 下表详细说明了这意味着什么。

脚管综合症_8脚mos管_脚管肿是什么原因引起的

脚管肿是什么原因引起的_8脚mos管_脚管综合症

1.VDSS漏极电压

这第一个电参数,即DS击穿电压,也就是我们关心的MOS管的耐压,最高不能超过500V,测试条件是25℃。

向下滚动,有一条VDSS随温度变化的曲线,如图:

可见VDSS具有正温度系数。 仅当温度为25℃时,管电压为500V。 如果是在寒冷环境下,如-50℃,耐压低于500V,所以电路设计时一般至少要预留10%的余量,以保证正常工作。

2.Vgs栅源驱动电压

设置该值的目的是为了防止输入电压过高,造成MOS管损坏。 电压一般设置为12-15V。

3.ID连续漏极电流

MOS管表面温度在25℃以上时允许的最大持续直流电流。 从测试条件可以看出,同等条件下,MOS管温度越高,ID越小。 原因是内阻随着温度升高而增大。 根据I=U/R,可见内阻与电流成反比。 内阻越大,通过的电流越小,负载能力越弱。

4. IDM峰值漏电流

该参数反映了MOS管能通过的最大脉冲电流,远大于连续电流。 如果长时间在该电流下工作,管子就会失效。 因此,在实际工作中,需要将电流设置在ID范围内。

脚管肿是什么原因引起的_8脚mos管_脚管综合症

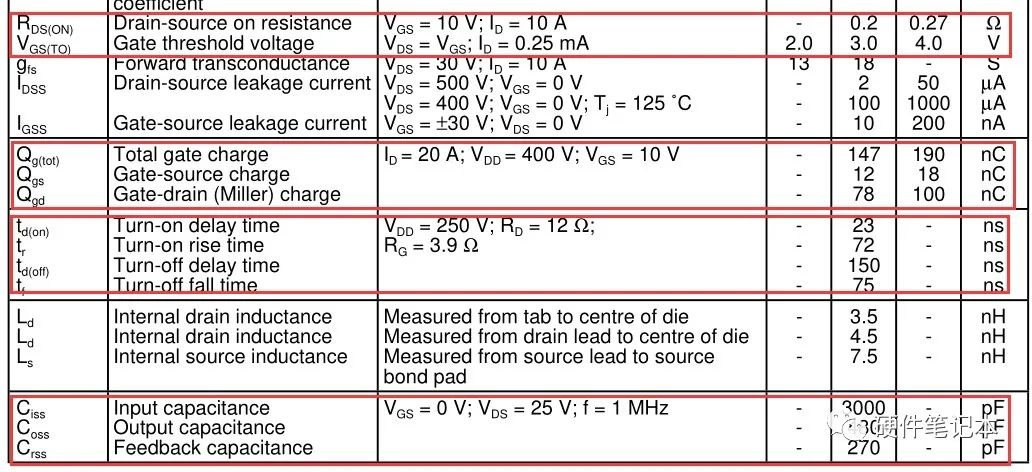

5、RDS(on)导通内阻

内阻是一个比较重要的参数。 内阻越小,负载能力越强。 温度对内阻影响较大,如图:

随着温度升高,内阻增大。 内阻越大,管子本身消耗的能量就越大,管子发热就越严重,情况就会变得更糟。 因此,必须控制MOS管的温度,一般不超过105℃。

6.Vgs(TO)阈值电压

请注意,Vgs(to)具有负温度系数特性。 温度越高,开启电压越低。 高温时管子接近1.5V时就会导通。 有些管子在高温下约为零点几伏,所以只要栅极上有一个小尖峰,管子就可能被误导通,造成系统不稳定。

7.Qg、Qgs、Qgd栅极电荷

脚管肿是什么原因引起的_脚管综合症_8脚mos管

Qg 栅极电容的充电电荷。 这个值与驱动电路有很大关系。 驱动电流的大小通常参考Qg的值,然后估算驱动电流值。

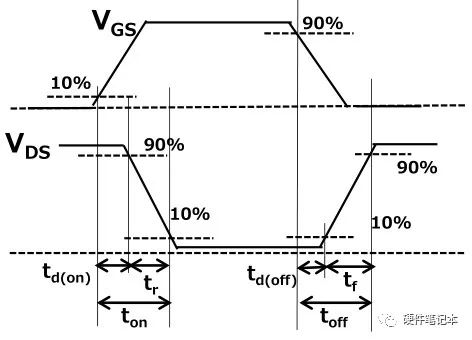

8.td(on)导通延迟时间、tr上升时间、td(off)关断延迟时间、tf下降时间、td(off)关断延迟时间,示意图如下:

脚管综合症_脚管肿是什么原因引起的_8脚mos管

在计算半桥电路的死区时间时,经常会参考这些参数值。

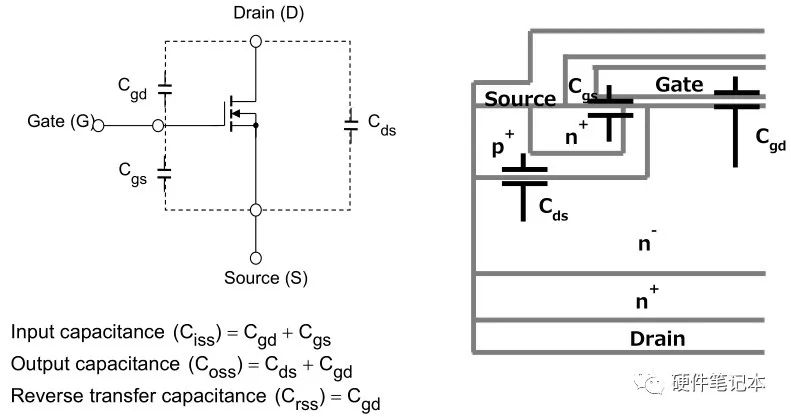

9.Ciss、Coss、Crss寄生电容

脚管综合症_8脚mos管_脚管肿是什么原因引起的

Ciss是输入电容。 当输入电容充电到阈值电压时,MOS管即可导通,放电到一定程度后才会截止。 Ciss对MOS管的开通和关断延迟有直接的影响。

Coss 是输出电容。 该参数对于软开关非常重要,因为它可能会引起电路谐振。

Crss又称为Cgd,全称反向传输电容,也叫米勒电容。 它影响开关上升和下降时间。

当然8脚mos管,寄生电容越小越好。

10.体二极管

8脚mos管_脚管综合症_脚管肿是什么原因引起的

VSD是二极管的正向导通压降为1.5V。 这个参数不是重点。 关键点是二极管的反向恢复时间trr。 时间越小越好。 如果时间太长,损失就会更大。
