土木工程图纸一般分为建筑图、结构图、精装修图。

1.建筑图纸

建筑图纸大致分为：总平面图、建筑设计说明、门窗明细表、工法明细表、平面图、立面图、剖面图、详图。

1.总平面图

通过总平面图，可以了解项目的大概建筑面积以及整个项目各个单元之间的空间关系。

2. 架构设计说明

描述内容将包括项目的总体概况、使用寿命、每栋建筑的建筑面积、层数、层高、建筑的耐火等级和抗震强度、室内外标高、施工（墙体工程、防水工程等）门窗工程、幕墙工程、地面工程、屋面工程、装饰工程等）具体材料、简单方法要求、以及工程的节能要求。

3、门窗台

顾名思义，门窗表就是汇总整栋建筑所有门窗的型号、类别、使用部位、数量等的表格。 这样我们就更容易找到了。

4. 创建练习清单

由于建筑物内有不同的房间，功能不同，我们的用户对每个房间的装修会有不同的要求（屋顶、外墙、内墙、地板、吊顶、踢脚线等）节点详图就是剖面图吗，施工实践表为对这些做法进行整理和总结，以便我们在施工过程中做好搜索准备。

5. 平面图

建筑平面图是其他专业（结构、机电）通用的基础图。 在这张图中，我们可以通过每层楼的长和宽来了解面积，每层楼的标高，以及各个功能区的划分。

这是一个索引标记。 圆圈下方的数字代表节点详图的绘图编号节点详图就是剖面图吗，上方的数字代表节点详图的编号。

6. 标高和横截面

仰角一般有前、后、左、右四个角度。 通过这张图我们可以看到具体的层高以及各个角度的建筑外观。 剖面图是从某一关键层面对建筑物进行剖切，结合平面图和立面图。 表面视图可以让您更直观地感受到整个建筑的具体形状和功能。

7. 详细图纸

详图是建筑物中不易理解或无法以另一张图纸的形式在其他图纸中详细表达的部分。 详图也是图纸中非常关键的部分，比如：户型详图、楼梯详图。 图纸、大幅墙图等。从这些图纸中我们可以知道更详细的尺寸，一些更详细的细节，以及相应的方法。

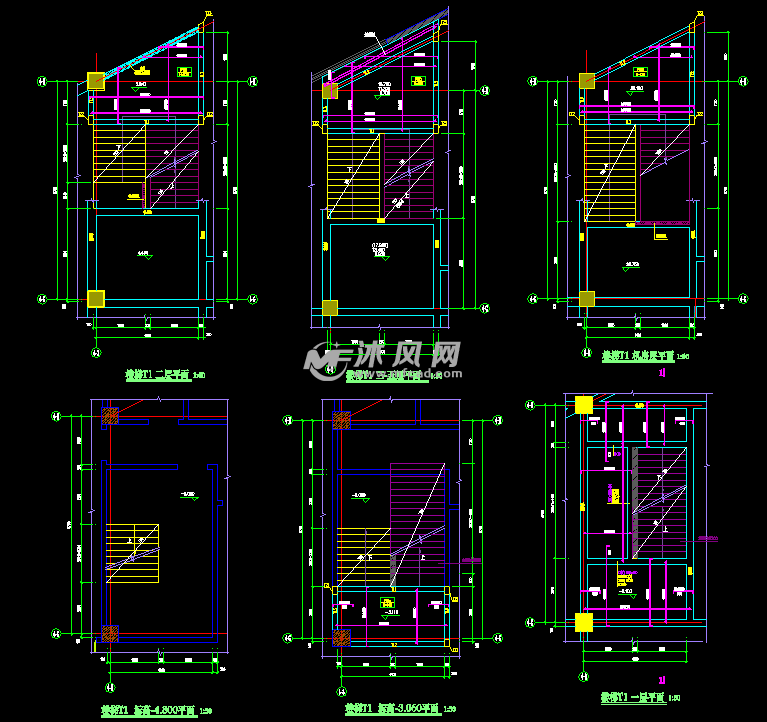

通常有很多楼梯的详细图纸。

不同的墙也会有自己的节点细节。

2、结构图

结构图大致分为：设计说明、墙柱平面图、结构平面图、梁校平施工图、楼梯详图。

1. 设计说明

主要看的是地震烈度、参考级施工图集（更新至本图集，是绘制结构图的基础，还涉及到钢筋锚固、搭接的具体要求）、主要构件材料（各建筑中的构件）墙板柱需要使用什么样的混凝土以及强度等级是多少），板中钢筋的分布以及板梁和墙体中钢筋设置的一些规则。

2、墙柱平面图

图纸中会有一个墙柱表，上面会给出不同位置的墙柱尺寸以及钢筋如何布置。 当我们看到平面图中的墙壁和柱子时，我们就知道它们应该有多大。 图纸中还会有小示意图、大样图、注释等。 其中的信息也需要仔细阅读。 里面的信息非常重要。

一般图纸还会有一个柱形表，每一个柱形的详细数据都会画在图中。 这是一个非常重要的表。 所有列信息都反映在此表中。

3、结构方案

此图为结构板加固图。 它将包括板的厚度、板的标高、板的配筋量以及有关该过程的其他信息的描述。

4、梁整平法施工图

根据平法施工图的要求绘制梁的配筋图，集中体现梁的信息（梁的性质、梁的尺寸、钢材的尺寸）钢筋、间距、密集区设置、纵向钢筋、角筋信息等）

虽然这些注释看上去相当复杂，但是只要看一张图，其他图就基本能看懂了。

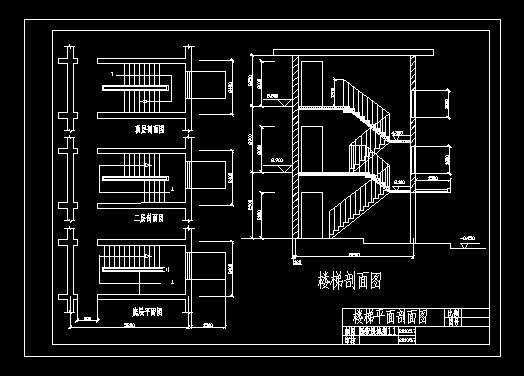

5、楼梯详图

由于楼梯部位与楼板交错，结构平面图中无法对楼梯的图纸进行详细说明，因此图纸中会有楼梯详图，详细说明楼梯部位的结构形式。

土木工程专业还有很多图纸需要厂家二次深化（例如：幕墙、精装修、门窗等）。 这些图纸需要根据现场实际情况进行调整。 每个专业都有自己的特点，但是只要有一个概括性的我们在看图纸的时候还是能够明白其大意的。

我对土木工程图纸的理解肯定不如土木工程专业人士，所以这里只能简单表达一下。 还有很多不足之处，需要今后补充。 希望大家给予我更多的支持。
