本期内容分为2大块：

1、地轨和隐藏式推拉门的结构分析：地轨和隐藏式推拉门的做法分析。

2、常规折叠门的结构分析：木质、金属推拉门的节点结构方法分析。

01.

地轨和隐藏轨推拉门

前面我们提到过，推拉门的结构和方式分为五种：常规推拉门、玻璃推拉门、常规折叠门、玻璃折叠门和活动隔断。

今天我们就来分析一下两种常见的常规推拉门的构造方法以及常规材料的标准折叠门方法。

笔记：

1、这里所说的“常规”是指除玻璃材质之外的普通材质。 例如：木门、金属门、木框门、金属框门等折叠门比推拉门贵吗，只要导轨连接件不与玻璃直接接触，都是我们所说的常规推拉门。

2、门的重量直接影响吊轨和滑轮的选型，进而影响吊轨和门扇的连接方式和尺寸规格。 因此，本文提到的标准案例只是受限条件下的标准参考，希望您能够熟悉。

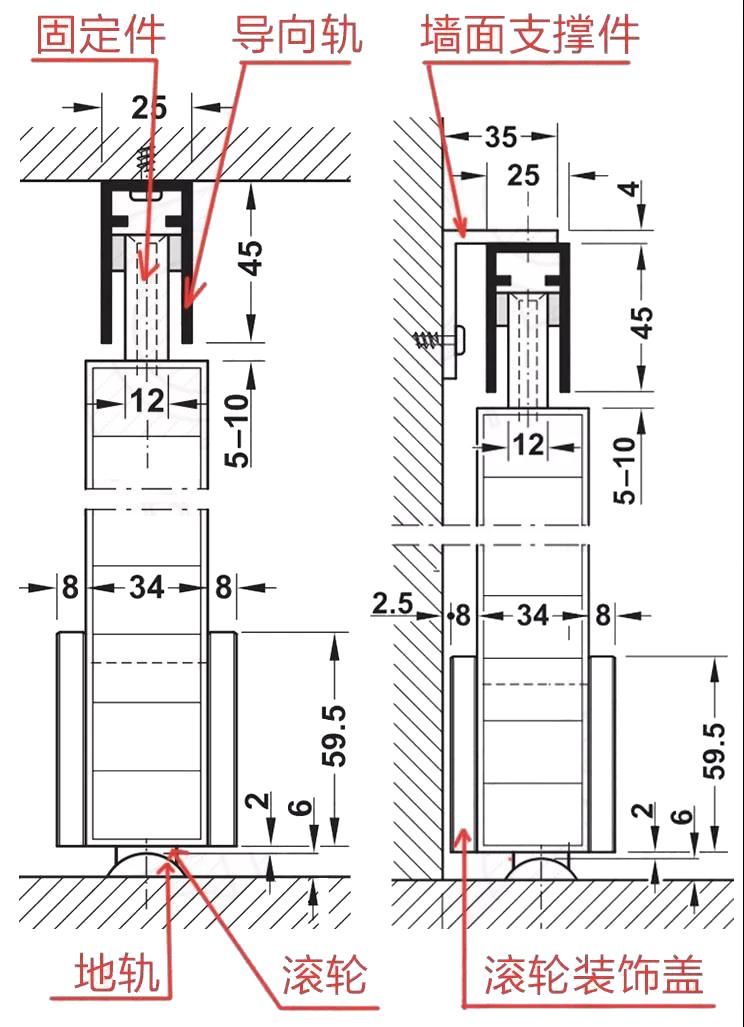

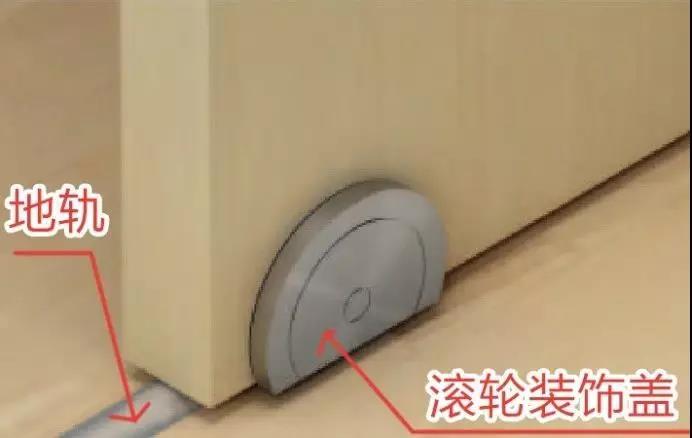

带地板导轨的推拉门：

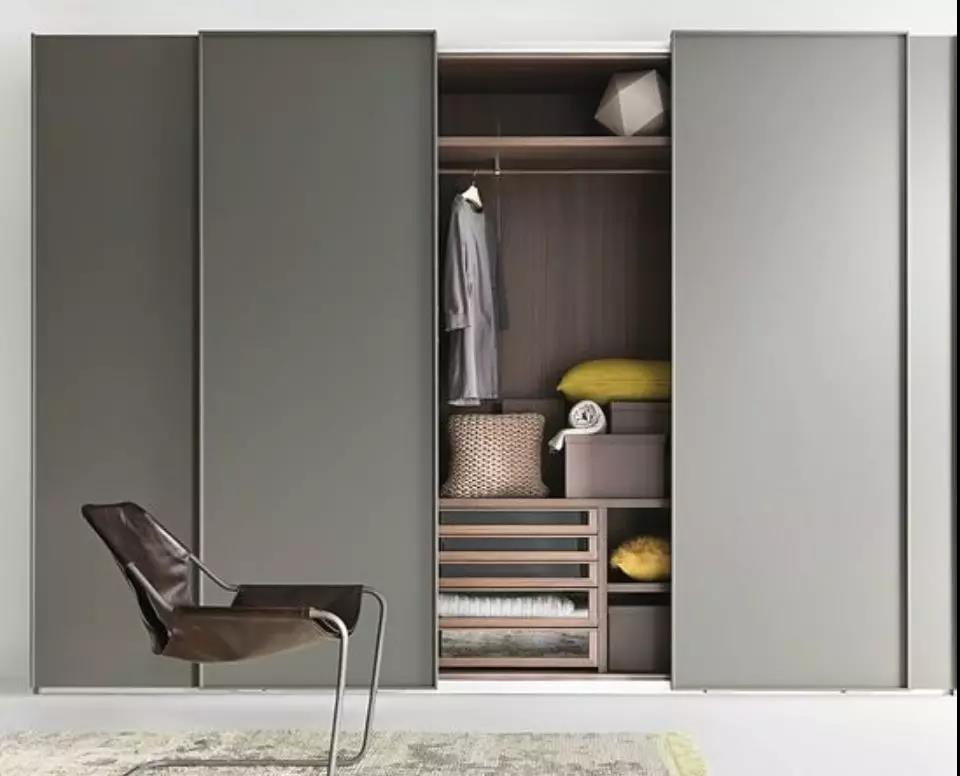

虽然我们一直强调现在很多设计都采用吊轨进行推拉门设计，但是当推拉门太重或者推拉门换成柜子，或者需要用地轨来划分空间时，

通常采用地轨受力、吊轨固定推拉门的方法。

这会降低安装成本并简化后期维护。 因此，这里有一个标准的地轨推拉门施工方法为您解决。

笔记：

1、地轨必须是实心钢筋。

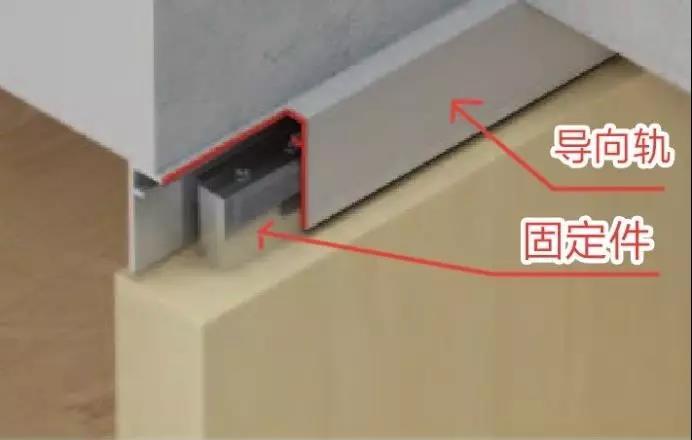

2、导轨仅起导向作用，受力和滑动主要由底部承受。

3、门的重量决定了地轨的尺寸要大于滚轮的载荷。

02.

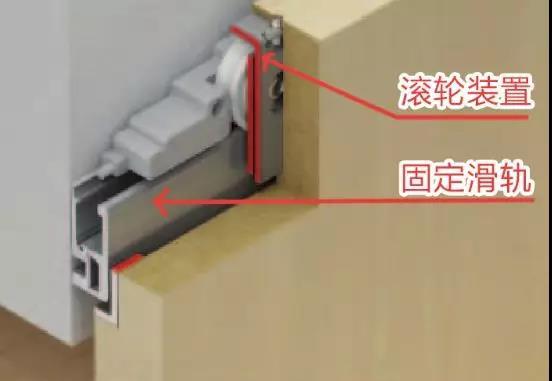

隐藏式轨道推拉门结构

一般来说，常规推拉门主要分为两种安装方案：吊轨和地轨。 不过，你应该见过一些情况，门直接在墙上，没有挂轨或地轨，但仍然可以自由开关。

如下所示：

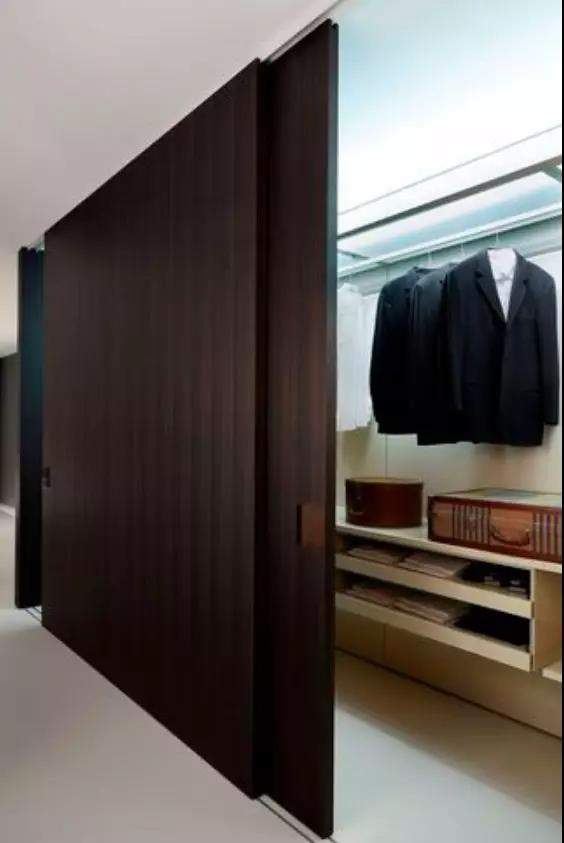

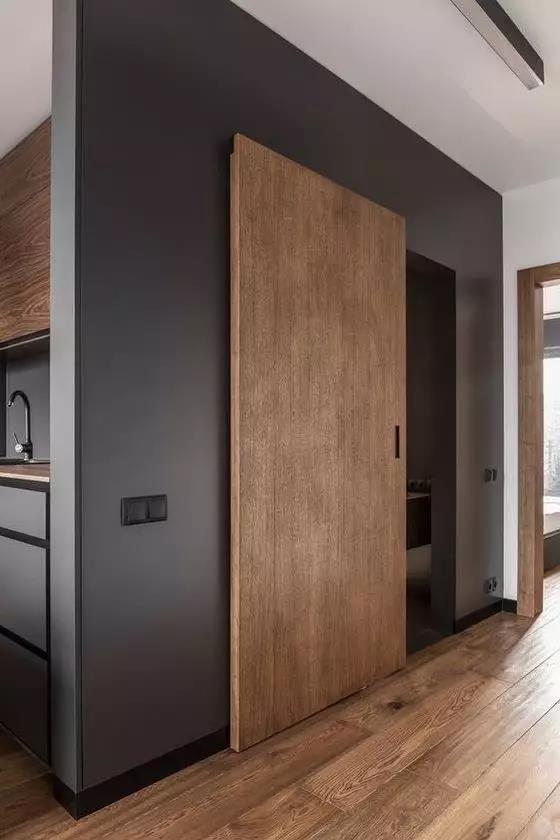

以上空间的门被很多人称为隐藏轨道门，在一些高层空间中被广泛使用。 需要推拉门的场合与谷仓门相同。

它也是直接安装在墙上的导轨，但谷仓门暴露导轨，而它隐藏导轨。

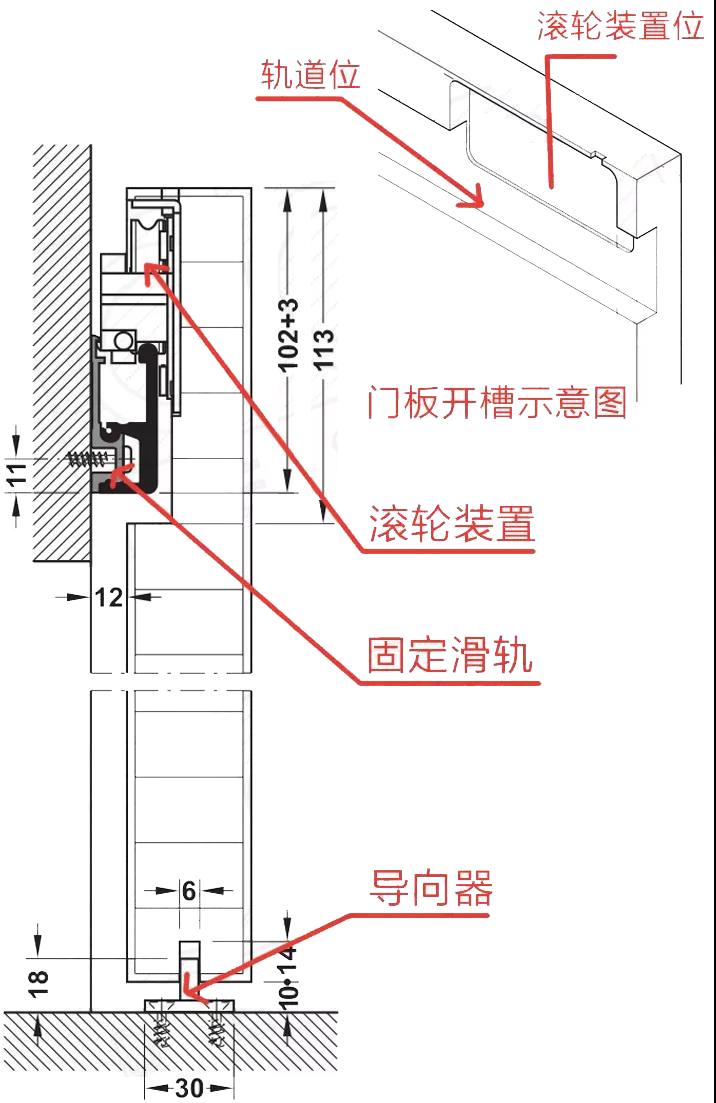

此类隐藏式轨道门的标准做法如下（供参考）：

03.

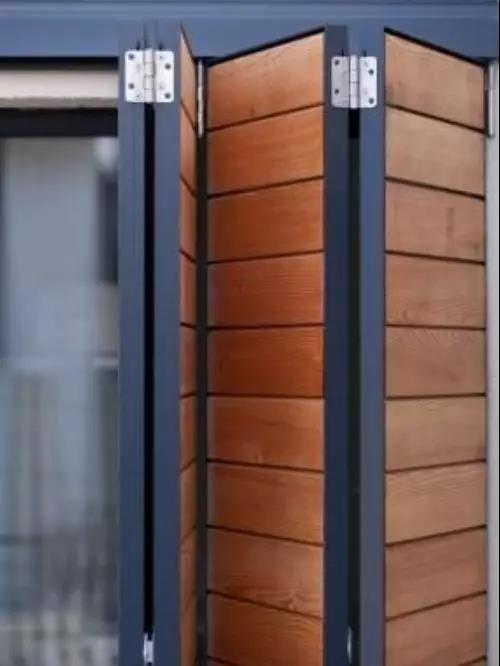

传统折叠门的结构

我们之前提到过，折叠门和推拉门可以简单理解为同一个东西，只不过折叠门在推拉门的基础上增加了开门和关门的组成元素。

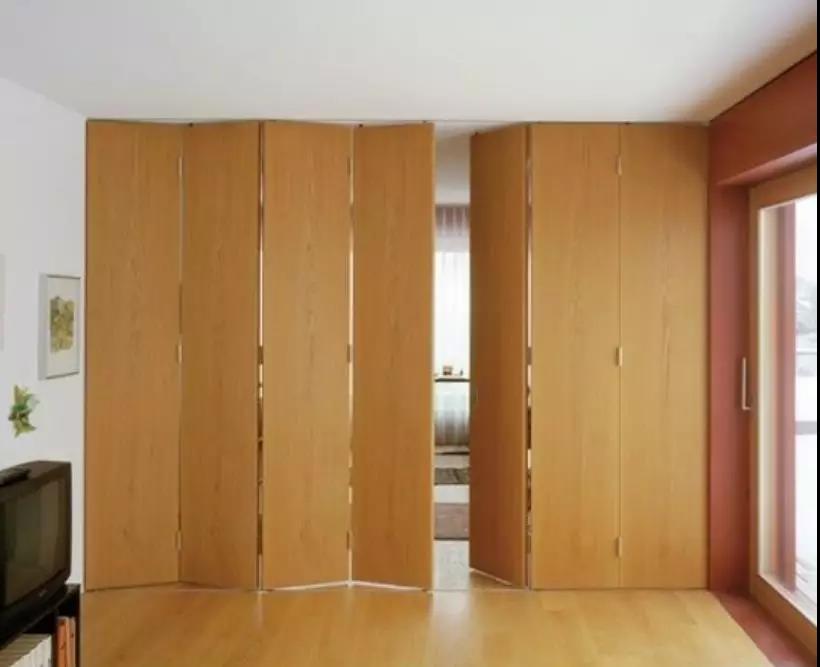

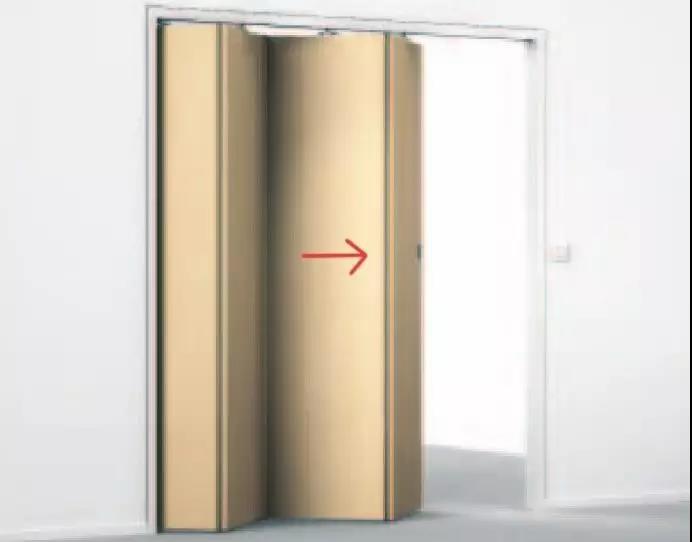

当门受到外力打开时折叠门比推拉门贵吗，通过启闭部件和天地转轴的作用，可以将门折叠和打开。

如下所示：

折叠门的具体优缺点和应用在前面的内容中已经提到过，这里不再赘述。 我们重点来说一下，遇到常规折叠门深化的时候，图纸怎么画呢？

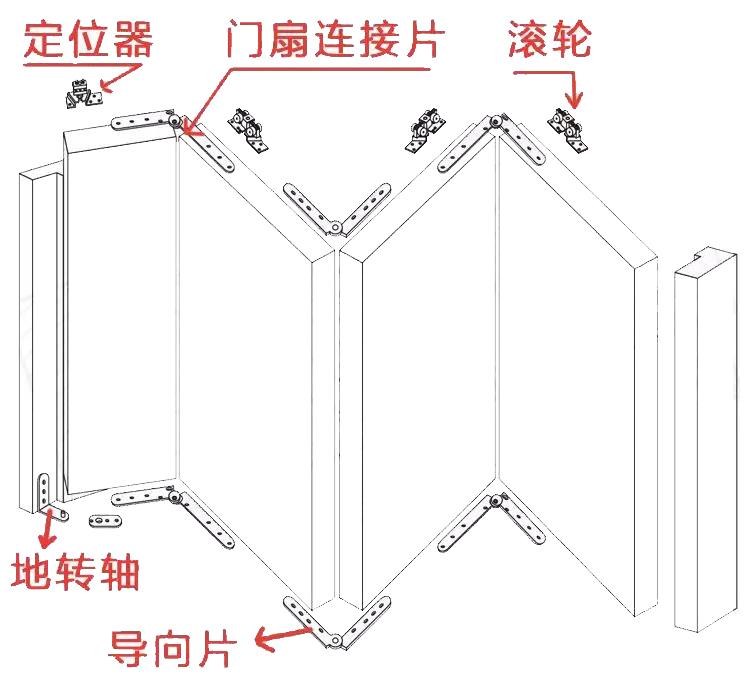

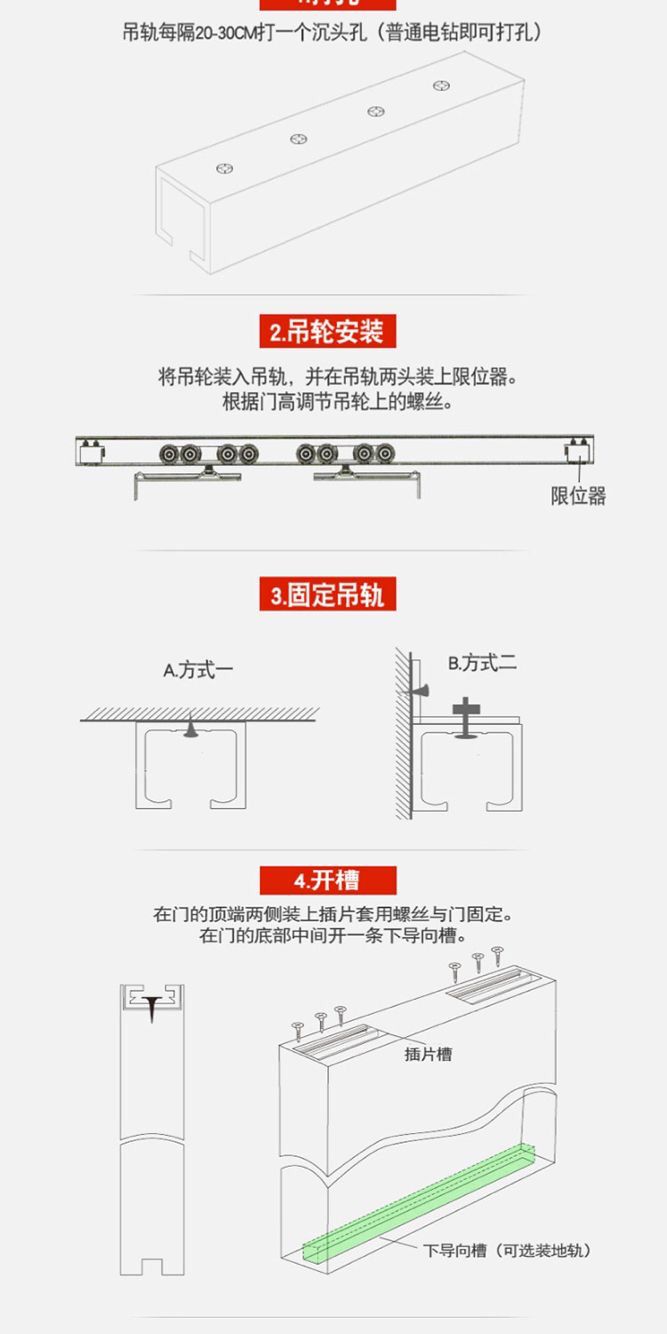

我们以最常见的吊轨式折叠门来分析一下折叠门的标准施工方法：

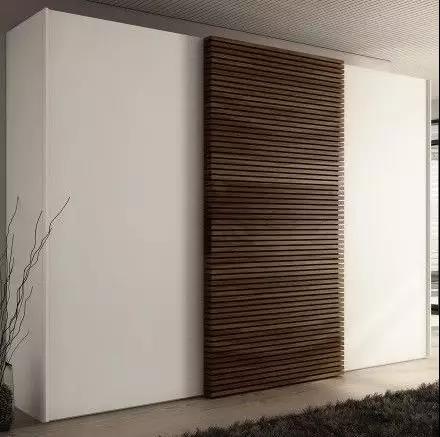

当你了解了上图中的折叠门结构后，当你再看到下面的场景时，就会变得异常简单。
