2、高压保护开关及保护装置是否还在工作？ （PCN2端子1#与3#是否短路？），是，室外机保护电路工作正常，检查保护电路动作原因，否，室外机保护电路异常，检查接线端子是否连接是否松动、开路、基板PCB1是否有不良现象？ 高压保护开关。 电气相关故障码分析。 故障代码：03。报警原因：室内机与室外机通讯异常。 ，电气相关故障码分析，故障码：11、12、13、14、系统号、地址号、故障码、报警原因：正常工作模式下，温度传感器异常（短路或断路），电气相关故障代码分析，故障代码：21、29，报警原因：正常工作模式下，压力传感器电压小于0.1V或大于4.9V

3、出现上述情况时，显示故障代码，输入电压：Pd：12V Ps：5V，反馈电压：0.1V4.9V，接地端GND、CN7、CN8是否连接正常，CN7、CN8间电压是否 1 #、3#正常，CN7或CN8 2#、3#间电压是否正常，检查连接器是否堵塞，分析电气相关故障码，故障码：22、23、24，报警原因：室外机组温度传感器处于正常工作模式时 当检测到短路或断路时，会显示故障代码。 问：RAS-室外机开机报“323”故障，是什么原因？ ，电气相关故障码分析，故障码：31，报警原因：室内机与室外机连接的容量配比范围小于室外机容量的50%或大于室外机容量

4、150%时显示故障代码。 ，是否是H-LINK连接，否，是，1.检查室外机的“AA”是否与实际一致，2.室内机是否报“03”故障，3.检查是否有室内机、室外机容量拨码开关错误，1.检查室外机“AA”是否与实际一致，2.室内机是否报“03”故障，3.检查是否有是室内机、室外机容量拨码开关错误，4、检查系统编号设置是否错误（室外机DSW1、DSW4、室内机DSW5），电气相关故障码分析，故障码：32，报警原因：如果一台室内机出现故障，无法与其他室内机正常通讯，超过60分钟后，其他室内机会报故障“32”并停止运行。 是否有室内机突然断电，是否有室内机线控器报“03”故障，检查室内机断电原因，检查报警情况

5、室内机故障原因，否，是，是，电气相关故障码分析，故障码：35，报警原因：同一个H-LINK系统中存在重复的系统号和地址号，故障报“35”，确认报故障的室外机和室内机，检查室外机系统号码拨码开关DSW1、DSW4的5#键、室内机地址号码拨码开关RSW。 问题：如果一个系统中的室外机系统号 DSW5 设置的 DSW1 和室内机的系统号不一致。 上电后报什么故障？ ，电气相关故障码分析，故障码：38，报警原因：室外机保护电路异常，室外机保护电路，风扇电机热保护（室外机基板PCB1中的PCN14端子），检查PCN14端子是否松动？ 、测量PCN14端子连接线是否断路？ ，测量PCN14端子的3#端子和P

6、CB1的N端电压是220V吗？ 检查各高压压力保护开关接线端子是否正常？ 、室内机故障分析、电源变压器，变压器的主要作用：将交流电源电压降低到一定值后送至整流电路，为MCU提供电源。 故障现象：基板未上电，基板电源指示灯LED1（电源指示灯）不亮。 故障分析：变压器有输入电压但无输出电压（初级绕组开路）。 故障原因：初级绕组温度过高，超过热熔断器的保护温度。 绕组温度过高的可能原因包括：环境温度过高、外部短路或输入电源波动。 热熔断器的作用：如果绕组温度超过绝缘材料允许的温度范围，绝缘层就会被破坏击穿，引起变压器内部短路甚至火灾。 ,变压器常见的损坏情况有两种：一次过电压和二次短路。这两种故障

7、会使变压器线圈温度升高。 如果不及时处理，会导致线圈绝缘下降，温度失控，甚至烧毁变压器。 ，室内机故障分析，问题：如果一台RAS-室外机图中变压器的次级输出电路3、4断开，室外机会出现什么故障？ ，室内机故障分析，室内机故障分析，排水泵故障故障现象：线控器报警“01”，排水系统、浮球开关或排水泵故障。 了解报警“01”的本质含义，室内机故障分析，故障原因：排水泵电机绕组内有热熔断器。 运行中受到过流、过载、过热等冲击，导致保护器断开。排水泵性能故障检测方法：正常情况下检测电阻值。 如果出现断路或短路，则可以断定水泵电机损坏。 正常电阻值约为340欧姆。 如果电阻值正常

8、若排水泵经常不排水或发热严重，请拆开排水泵，确认是否被异物或积垢堵塞，并查找杂物来源。 注意：如果排水泵因水垢堆积而排水不畅，只需现场清洗即可日立空调故障代码01 接水盘，无需更换水泵！ （拆解水泵请参考下图：）、室内机故障分析、排水泵、室内机故障分析、风扇电机、室内机风扇电机及主电机控制形式：RCI：直流电机-风扇控制模块、 RPIZ：交流电机继电器控制（分接头），室内机故障分析，故障现象：RCI，免置微型直流电机内部功率集成电路（Power IC）烧坏。 RPI、免设异步电机电阻值不正确（线圈烧毁）或绝缘不良（对地短路）、室内机故障分析、交流电机

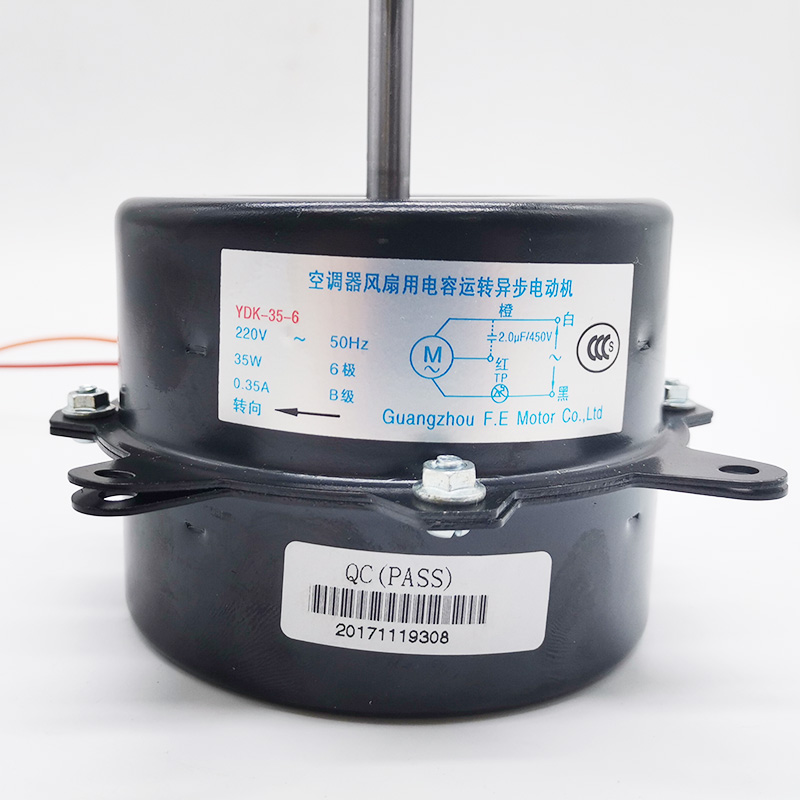

9、故障现象1：温控器与电机线圈短路。 检查方法：主、辅线圈绕组电阻绝缘电阻。 ，测试3组数据：线圈与外壳之间； 线圈与温度保护器之间； 外壳与温度保护器之间； 以上绝缘电阻为100M。 温度保护器常闭（短路），测量电机温度保险丝是否断路。 如果是开路，则说明已经彻底失效，需要更换电机。 室内机故障分析，交流电机检查，室内机故障分析，直流电机，故障现象1：电机不运转，有线遥控器无显示，PCB2上的保险丝EFR1熔断（仅适用于RCI /IVX 型号）。 故障现象2：由于功率模块损坏，电机也被烧坏。 原因分析：通电状态下拔插直流电机电源线，会产生瞬间高压，直接进入直流电机，烧毁电源IC； 是由于电源电压过高造成的。 、室内机故障分析

10、分析、室内机故障分析、室内机故障分析、详细检查：用手转动电机轴。 如果感觉转动困难或有明显的“敲击”感，则有缺陷。 ，室内机故障分析，电阻确认（端子间）： ，室内机故障分析，注意：严禁带电插拔电机端子！ 首先切断电源，待PCB2上的LED1熄灭后再进行下一步。 注意：确认电机故障后，一定要检查PCB2是否有问题！ ，室内机故障分析，室内机基板PCB1线控器短路故障现象：线控器无显示，电压几乎为0（线控器正常工作电压为+15V）。 原因分析：由于线控器安装前已敷设好线控器的电线，导致两根线误绞在一起而短路。预防措施：严禁将线控器的引线短路。 用绝缘胶带包裹裸露的电线末端。 特别注意：如果长时间短路，会

11、损坏其他部件，导致线控器与基板之间通讯出现问题。 这绝不是像更换三极管那么容易。 、室内机故障分析、室内机基板PCB1、(3)03通讯故障故障现象：线控器显示“03”故障原因分析：通讯回路受到强电冲击，导致通讯保险丝熔断或其他元件熔断。通信回路烧毁。 ，处理“03”故障的注意事项：（1）当出现“03”故障时，首先将所有内部和外部单元断电，然后重新上电确认，以消除干扰问题引起的误报； (2)仔细检查 检查各连接的接线、拨号设置是否有异常； (3) 检查通讯保险丝是否连接。 若烧断，将DSW7的“1”键拨至ON再试； (4)最后拆下基板，检查是否有烧焦的痕迹。 、室内机故障分析、室内机基板PCB1、底座

12、拆板时要注意：因为这里的脚靠近元件，拆的时候如果不小心，很容易损坏元件，特别是电感线圈L3很容易被碰掉！ 、室内机故障分析、风扇控制基板PCB2故障现象：保险丝熔断或电容高鼓原因分析：电压过高而烧毁。 电网中因某些原因造成接线错误或瞬时电压异常的检查方法： （1）首先检查电源接线是否正确？ 检查PCB2外观有无电容变形、电阻变色等； (2) CN201 插座旁边有两个焊盘，标记为“VCC15”和“GND1”。 测量两者的电压。 如果为+15V，则PCB2正常。 如果不是，则需要更换PCB2。 注意：检查该底座时必须断开电机！ 、室外机故障分析、室外机主控板、室外机风扇电机及风扇控制板、室外机变频模块及变频控制板、

13、室外机故障分析——室外机主控板，型号：所有型号故障现象：室外机基板PCB1中R27烧坏故障原因：通讯线1、2分别接有线遥控器A、A室内机通讯端子排B接线混接日立空调故障代码01 接水盘，造成R27烧坏。 室外机故障分析-室外机主控板，型号：FS3系列。 故障现象：电子膨胀阀不动作或动作不良。 故障原因：基板IC2损坏； 外观正常，但IC2有问题。 各脚无输出原因分析：CN10（接电子膨胀阀1）与CN14（接PCB3）接错。 CN10和CN14的型号和颜色完全相同。 接线时，如果两个插座的端子插反，则将电子膨胀阀1的插在CN10的引线插在CN14上； 插入 CN14 的 PCB3 引线将插入 CN10。 IC2会在短时间内损坏。 ，户外的

14.风扇电机及风扇控制板、室外机风扇控制方式： FS3/FS5：交流斩波器（PCB2） FSN/FSN1：风扇控制基板（FANM）、室外机风扇电机及风扇控制板、交流斩波器（PCB2） ）有故障。 故障现象1：基板PCB1（内、外单元）的保险丝EFR1熔断。 室内机为5A，室外机为10A。 如果故障机组是室外机，则保险丝EFR1旁边的功率电阻可能严重损坏，滤波器NF1、NF4也可能损坏。 ,故障现象2：通电后立即运行（线控器未打开），风速无法调节。 ，室外机风扇电机、风扇控制板、交流斩波器（PCB2）故障原因推测与国内电网质量有关。 电压尖峰、低频噪音等。由于空调的电源取自工频交流电网，当电网上的其他用电设备

15、设备特别是大功率负载启动或停止时，会引起电网瞬时电压波动。 、室外机风扇电机及风扇控制板、交流斩波器检查方法： 、外观检查电阻是否损坏； 场效应管、压敏电阻、交流基板是否损坏； ZNR14外观是否正常。 电气检查FET14与硅桥DM1是否短路）交流斩波判断流程，室外机风扇电机与风扇控制板，室外机风扇电机与风扇控制板，室外机风扇电机与风扇控制板，注意事项：如果空气发现空调器保险丝熔断，请务必对大电流电路进行详细检查，包括电源接线的确认（接线是否正确、牢固，绝缘是否完好）； 确认风扇电机各相电阻值和工作电流（将斩波器设置为紧急），确认绝缘电阻，确认交流外观等。到目前为止

16、目前市场上发现的所有因空调故障引起的保险丝烧断，都可以通过肉眼判断空调的外观； 其中大部分是FET14短路故障。 如果风扇电机出现故障，例如线圈电阻异常，导致电机启动大电流运行，也会对交流电产生影响。 因此，一旦发现斩波器故障，必须对风扇电机进行全面检查！ ，室外机风扇电机及风扇控制板，风扇控制基板（FANM），室外机风扇电机及风扇控制板，故障现象：报警“04”。 原因分析：电网电压异常波动 检测方法：（1）检查外观，压敏电阻或电容是否有爆裂现象； (2)根据前述PN结特性检查DB1和IPM； (3)测量并确认DB1的“+”和TB

17和7之间的电阻为500Ω。，室外机风扇电机和风扇控制板，室外机风扇电机和风扇控制板，注：当风扇控制模块FANM出现问题时，需要同步检查风扇电机确认风扇电机是否损坏。 、风扇电机、室外机风扇电机及风扇控制板，故障现象：报警“56、57、58”原因分析：直流电机内部检测电路异常或电机过热，过热保护动作检测方法：（1）测量3-相绕组正常值为4左右； （2）控制线：粉色与橙色、蓝色与黄色之间的电阻约为10K； （3）控制线：橙、蓝、黄之间电阻21K左右，室外机风扇电机与风扇控制板，室外机变频模块与变频控制板，FS3系列：DM+IPM+变频控制板PCB3 FS5 /FSN系列：ISPM F

18、SVG系列：ACT+ISPM节能先锋（FSN1）系列：DM+IPM+变频控制板PCB2、室外机变频模块及变频控制板，FS3系列：DM+IPM+变频控制板PCB3、变频控制板PCB3、室外机变频模块及变频控制板、变频模块IPM及控制基板PCB3、N、P、B、U、V、W、室外机变频模块及变频控制板，检测步骤： 1、带电测试外部输入是否正常？ 2、检测模块是否正常？ 、室外机变频模块及变频控制板、室外机变频模块及变频控制板、FS5/FSN系列：ISPM、室外机变频模块及变频控制板、室外机变频模块及变频控制板板、室外机变频模块和变频控制面板、三相ISPM、室外机变频模块和变频控制面板、FSVG系列：ACT+

19、ISPM、室外机变频模块及变频控制板、单相ISPM、ACT模块、室外机变频模块及变频控制板、单相ISPM检测方法、室外机变频模块及变频控制板、ACT模块检测方法、户外小型机变频器模块和变频器控制板注意事项-小型机ACT和ISPM。 如果其中一个损坏，则可能会导致另一个烧毁，因此在更换之前一定要检查全部！ 由于ACT模块和散热器之间有黄色绝缘垫（ISPM和散热器之间没有绝缘垫），因此垫的尺寸比ACT本身长5mm左右，ACT之间的距离而且ISPM很小，所以更换ISPM。 执行此操作时，注意不要将ISPM下面长出的黄色绝缘垫片压到，否则会导致ISPM散热不良而引起报警。 强电电路短路可能导致ISPM烧毁。 例如，压缩机接线可能会损坏并与外壳接触，因此请务必检查所有强电接线的外观！ 特别是在它穿过金属板的地方！ ISPM对电源电压质量要求较高，请勿使用临时电源进行调试。 ，注意事项，关于线控器自动重启：通常在系统中，内部单元突然断电或者上电，导致整个系统重新寻址。 维修前，先关闭电源，等待3分钟后再进行。 线控器中服务2的重要性。 线控自检和PCB自检应用封装问题：注意不要将基板直接叠放，否则会造成元件碰撞。 谢谢你，
