在变频空调中，当压缩机高频或低频运行时，进入蒸发器的制冷剂流量是不同的。 高频运行时，要求进入蒸发器的制冷剂流量较大，以便快速蒸发绿色空调器单片机控制电路原理与维修图说，提高制冷量。 迅速降低室温； 低频运行时，要求进入蒸发器的制冷剂流量较小，减少制冷量以维持室温。

当采用毛细管作为节流元件时，由于节流压力和流量为固定值，无法调节制冷剂流量绿色空调器单片机控制电路原理与维修图说，从而在一定程度上降低了变频空调的优势。 电子膨胀阀作为节流元件，可以满足制冷剂流量变化的要求，从而最大限度地发挥变频空调的优势，增加系统的制冷能力。 同时电子膨胀阀具有流量调节范围大、调节精度高、节能、制冷剂可正反向流动等优点。 目前已应用于高端变频空调。 其工作原理及检测方法如下。

一、工作原理

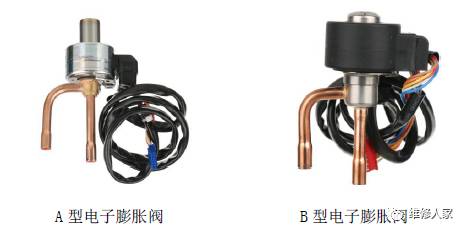

电子膨胀阀的工作原理是：电脑板根据用户设定的温度和采集到的温度，根据单片机的软件程序进行逻辑运算，然后输出相应的操作指令序列，通过电子控制器向线圈发送脉冲信号来控制转子。 组件的旋转，通过螺杆、螺母的传动，将转子组件的旋转运动转化为阀针沿轴向的直线运动。 线圈内部有不同的绕组配置，并且极性通过施加的电信号而改变。 当以脉冲的形式施加合适的信号组合时，线圈迫使阀转子步进，控制步进电机正向或反向旋转，带动阀杆和阀针向上或向下移动，最终步进到沿设定方向的所需位置。 利用所需位置来调节阀口的流通面积，以达到调节制冷剂流量的目的。

提示：更换电子膨胀阀时，务必保证制冷剂流动方向正确：制热时A→B，制冷时B→A。

2、检测方法

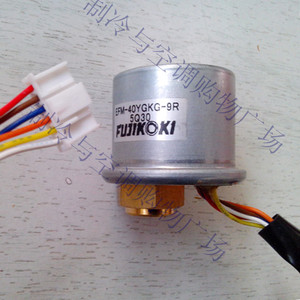

普通电子膨胀阀插上电源后会发出“咔哒”的声音。如果没有声音，或压缩机制冷时膨胀阀开始结霜，则应检查其线圈和电源是否正常（ 12V脉冲电），如图3。如果电压正常，则说明电脑板正常。 如果此时膨胀阀没有声音，则说明膨胀阀有故障。 此时，首先测量电子膨胀阀线圈的直流电阻。 如果正常，则可能是阀体内脏堵塞。 可以使用高压气体进行吹扫。

另外，电子膨胀阀应在断电时复位。 这时，可以通过听声音或感觉是否振动来判断阀针是否有问题。 在关闭状态下，阀芯一般处于最大开度。 此时，断开线圈引线，然后启动机器进行操作。 如果此时制冷剂不能通过，则可判定阀针被卡住。 一般情况下，用手触摸电子膨胀阀两端，入口是温热的，出口是凉的。

现以三花五线Q12-GL-01和盾安六线DPF1.65C-002电子膨胀阀为例，说明其线圈检测方法。

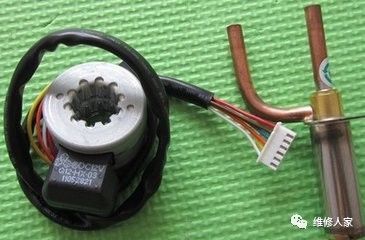

1.三花五线Q12-GL-01线圈

该类线圈的等效电路图如图4所示。正常情况下，用万用表测量端子1和端子2、3、4、5的电阻分别为47.1Ω、47.0Ω、47.0Ω、46.3Ω； 端子2、端子3、4的电阻分别为94.4Ω、93.4Ω。 可以看到1号线和其他线圈端子的电阻值都在47Ω左右，这意味着1号线是公共端子，其他四根线是线圈端子，即它们共用一个公共终端。

若测得引线间电阻无穷大，则说明线圈开路； 如果电阻太小，则说明线圈短路，需要更换。

2.六线盾安DPF1.65C-002线圈

正常情况下，用万用表测量1、3、5端子电阻分别为47.3Ω、47.5Ω。 端子1、2的电阻为无穷大； 2、4、6端子电阻均为47.5Ω。 可以看到，该类线圈分为两组，其中端子1、3、5为一组，1号线为公共端子，3号线、5号线为线圈端子； 终端2、4、6为另一组，终端2、4、6为另一组。 公共端子2、4、6为线圈端子。

3、安装、焊接注意事项

安装电子膨胀阀时，应以阀体和线圈的截面中心线为轴线，线圈应朝上，使其与垂直方向的偏差在±15°以内，过滤器应带有应在零件上安装大于 100 的网格尺寸。

电子膨胀阀与滤网焊接时，需要对阀体进行冷却和保护，使阀体温度不超过120℃，并防止杂质进入阀体。 另外，火焰不宜指向阀体，阀体内必须充入氮气，以防止氧化物的产生。 电子膨胀阀的5（或6）根引线中，2根为公共引线，接电源正极。 控制器的输出电压必须与线圈的规定电压一致，一般为12V直流电源。 如果施加的电压与规定电压不符，可能会出现线圈烧毁或阀针动作异常等故障。
