低碳钢是含碳量小于0.25%的碳钢。 由于其强度和硬度较低，也被称为低碳钢。 它包括大部分普通碳素结构钢和部分优质碳素钢。 大多用于未经热处理的工程结构件。 有的经渗碳、氮化等热处理后用于耐磨机械零件。

低碳钢的退火组织为铁素体和少量珠光体低碳钢的含碳量为，其强度和硬度较低，塑性和韧性良好。 因此具有良好的冷成型性，可用于卷边、弯曲、冲压、拉伸等冷加工； 易于进行锻造、焊接等热加工。 由于低碳钢的含碳量较低，合金元素Mn、Si的含量也不高。 一般来说，其焊接性良好，在焊接热循环中不会因快速冷却而引起硬化，而会引起结构脆化。 因此，一般厚度小于70mm的焊件焊前不需要预热，也不需要保持道间温度。 但除锅炉、压力容器等重要焊接结构外，仍须考虑预热和维持层间温度。

低碳钢几乎可以用所有的焊接方法进行焊接，斌能保证焊接质量，如：焊条电弧焊、埋弧焊、氩弧焊、二次焊、药芯焊丝气体保护焊、电渣焊、等离子焊等。电弧焊、激光焊、电阻焊、摩擦焊、钎焊、气焊等。

1、低碳钢的焊接性

1.1

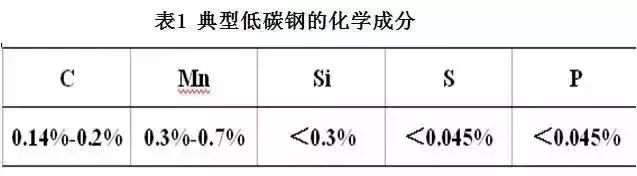

成分特性以Q235为例

1.2

焊接性

焊接接头的可焊性和可用性

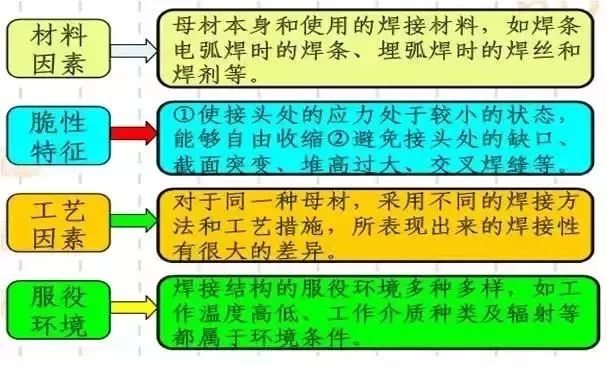

图1.影响材料焊接性的因素

综合评价：低碳钢的焊接性良好，采用一般方法即可，无需特殊工艺措施。

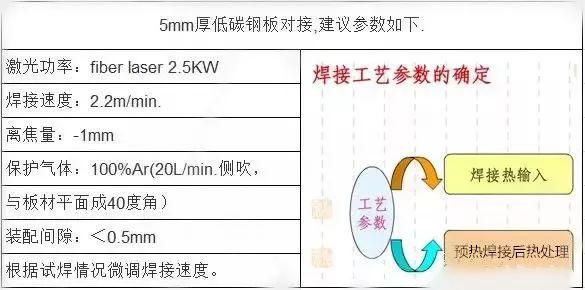

2、激光焊接参数

3 低碳钢的显微组织转变特征

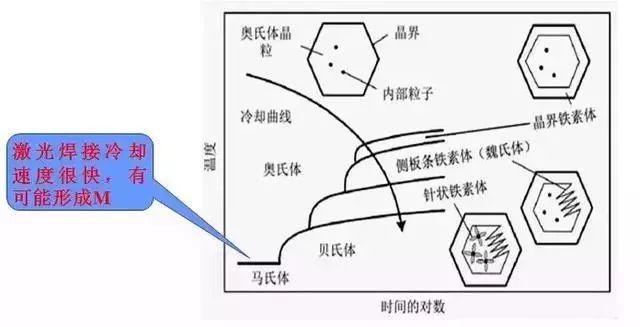

图2 低碳钢焊接接头显微组织转变示意图

M：马氏体（马氏体）是黑色金属材料的一种结构的名称。 它是碳在α-Fe中的过饱和固溶体。 1890年代，德国冶金学家阿道夫（Adolf，1850-1914）首次在硬矿物中发现了它。 马氏体的三维组织通常为板状或板条状，但在金相观察（二维）中通常表现为针状（-），这就是为什么它常被描述为针状的原因。 马氏体的晶体结构为体心四方晶系（BCT）。 这种结构通常可以通过中高碳钢的加速冷却来获得。 高强度和高硬度是钢中马氏体的主要特性之一。

4、低碳钢激光焊接接头的特点

焊接热影响区窄，晶粒细小，杂质含量比母材低，强度一般比母材高低碳钢的含碳量为，尤其是M形成时。

H：焊接热影响区：HAZ（简称Heat Zone）。 在焊接热循环作用下，焊缝两侧固态母材发生明显组织和性能变化的区域称为焊接热影响区。 焊接接头是由焊缝、熔合区和热影响区三部分组成的焊接过程。

5、低碳钢激光焊接接头的特点

低碳钢具有良好的焊接性能，采用普通焊接方法即可获得满意的焊接接头。 激光焊接只需正常选择参数，接头强度一般略高于母材。

本站对作者上传的所有内容将尽可能审核来源及出处，但对内容不作任何保证或承诺。请读者仅作参考并自行核实其真实性及合法性。如您发现图文视频内容来源标注有误或侵犯了您的权益请告知，本站将及时予以修改或删除。
