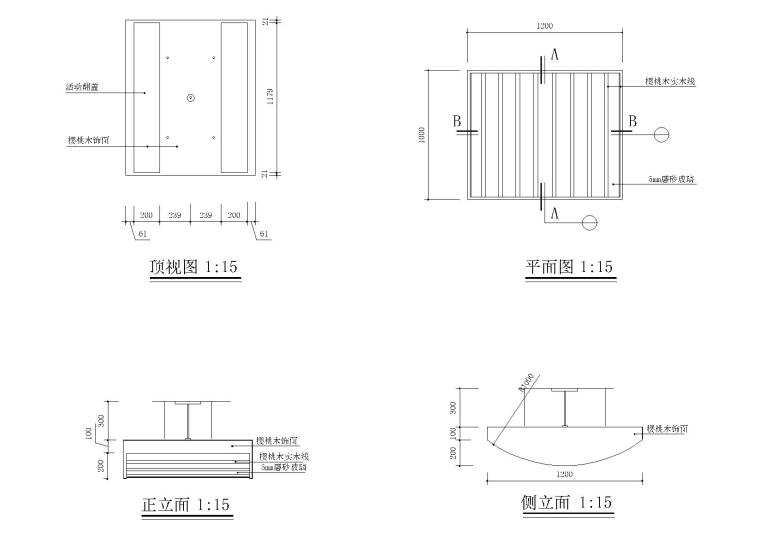

其次，节点细节的截面（截面和截面）是有方向性的。 例如，将一根普通的筷子从中间切开，从一端看是圆的，从另一端看是方的。 这个方向不能逆转。 大图中的索引符号中，与引线平行的短粗线就是标记。 粗短线在哪一侧就是切割方向。 上图左侧表示向上看，右侧表示向下看。

三、如何从施工图中找到对应的节点明细？ 上图中的索引栏，也就是圆圈里，有一个类似“分数”的东西。 如果“分母”为“-”，则表示其详细图在本图上。 如果是其他数字，则显示在相应的编号图上，如“2”，则需要到2号图上查找。 类似于“分子”的数字是节点详细图的编号。 例如，2号图上绘制了多个节点细节，只需比较细节图编号即可找到它们。

简而言之，节点详图是一种通过取出总体施工图或施工图中不能清楚表达的某一部分来显示建筑结构细节的绘图，以显示其具体结构。

为了直观地说明问题节点图怎么看，这里举一个简单的例子：一栋大楼有两层窗户，上下窗户，上下窗户之间的外墙厚度为240，其他地方为370。这个外墙可分为上、中、下三个节点图。

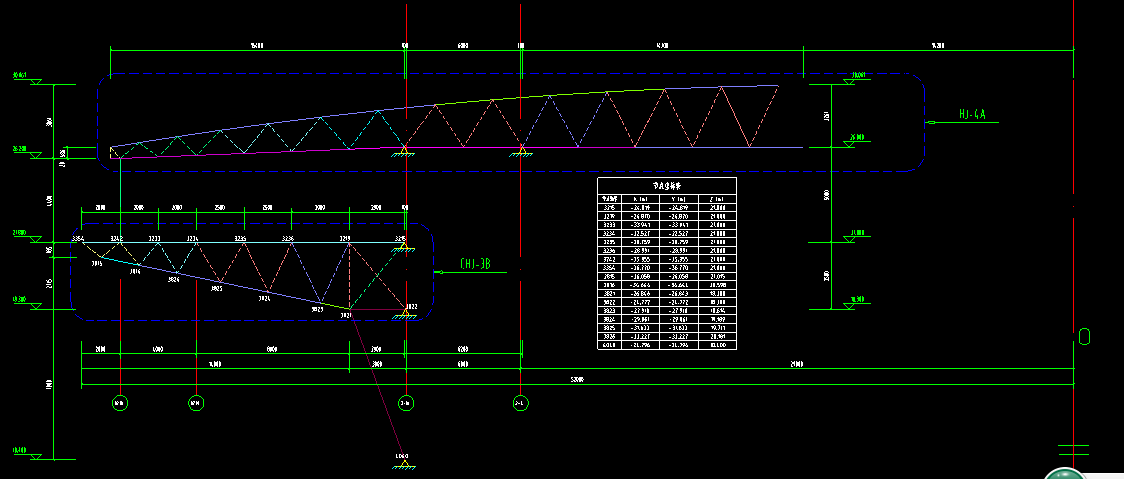

健石计划截图：

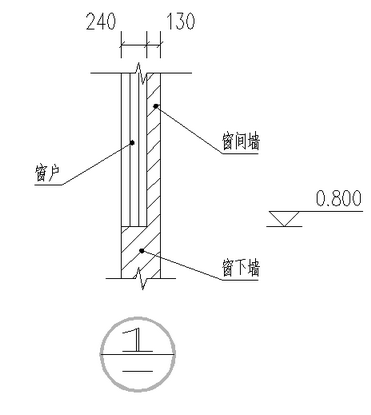

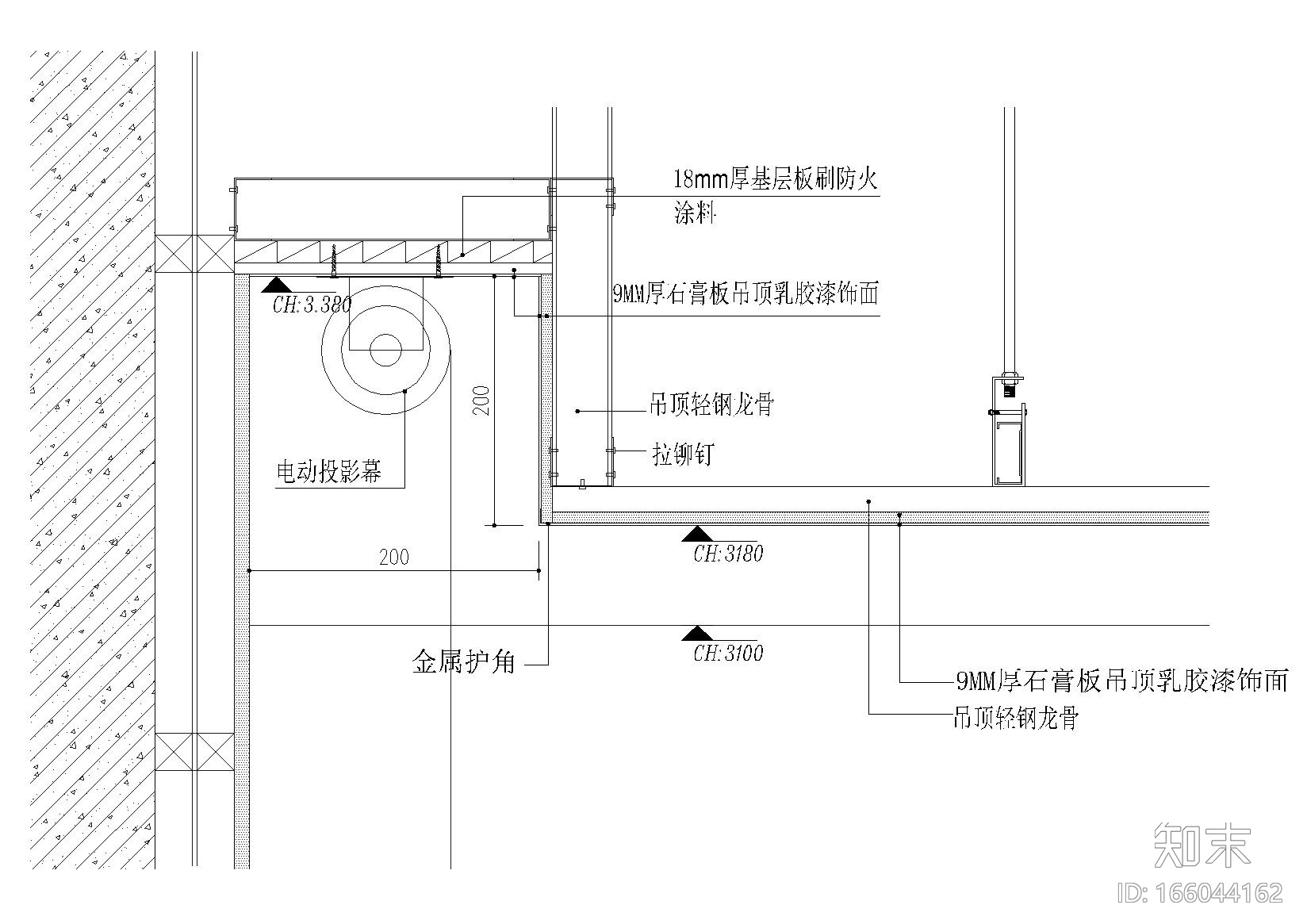

节点图1：（2和3省略）

扩展内容：

建筑物立面图是将建筑物的不同侧面投影到垂直投影平面上所获得的正投影。 建筑剖面是根据建筑平面图上标明的切割位置和投影方向节点图怎么看，用垂直切割面切割建筑物而得到的正投影。 建筑平面图是在房屋窗台上方想象一个水平剖面，然后去掉上面的部分并对剩余部分进行正投影而获得的水平剖面。 施工图，简称“施工图”，是代表工程的总体布局、建筑物的外部造型、内部布局、结构构造、内外装修、材料方法、设备、施工等要求的图纸。
